Semirimorchio a tre assi piatto

Prima della produzione, il dipartimento tecnico dovrebbe prima progettare e produrre disegni in base alle esigenze degli utenti e del mercato, le specifiche di progettazione dei disegni dovrebbero corrispondere ai parametri tecnici durante la firma del contratto e i disegni sono completati e quindi trasferiti al dipartimento di produzione.

Il dipartimento di produzione taglia, salda, rafforza, assembla e mette alla prova l'acciaio in base ai dettagli dei disegni. Infine, la qualità del prodotto è soddisfatta dopo l'ispezione del cliente. Il processo di produzione specifico è il seguente;

1. Fase di taglio del materiale della piastra in acciaio:

Secondo i disegni di ciascuna parte prodotta dal dipartimento di progettazione, ogni parte viene tagliata con la macchina da taglio subacquea CNC, come la rete del raggio, la piastra di rinforzo e i piccoli accessori standard

.

Nella seconda fase, il Web tagliato e le ali superiori e inferiori sono fissate ai giunti di saldatura, quindi il raggio viene saldato con saldatura ad arco sommerso.

3. Calibrazione laser, raggio laser

Innanzitutto ritaglia la rete del raggio, ritaglia il foro a forma di U attraverso il quale può passare il raggio, quindi fissare il raggio a I saldato in parallelo. È importante confrontare i risultati dei raggi. Se l'errore parallelo dei due trave a I è grande, ci sarà un'usura di gomme molto seria.

4. Collegare il raggio laterale e saldare il boss

Al momento, il raggio principale del semirimorchio a bassa piastra è sostanzialmente formata e solo il raggio laterale è saldato per formare la struttura del telaio. E la piastra di trazione del perno di trazione è saldata alla posizione richiesta dal contratto e il processo di saldatura richiede requisiti elevati, altrimenti il ​​rimorchio di camion del telaio basso si inclinerà.

5. Frame di saldatura, sospensione di saldatura

Al momento, la sospensione di saldatura deve controllare rigorosamente le dimensioni e mantenere la verticalità, altrimenti causerà l'usura dei pneumatici.

6. Collega il collo d'oca

Questo processo è quello di completare la saldatura della struttura a coccole e del telaio del semirimorchio a bassa piastra e l'accuratezza della saldatura è molto importante, poiché la deviazione angolare del perno di trazione influenzerà l'uso del semi-trailer, specialmente nell'uso successivo e la saldatura errata causerà l'usura dei pneumatici del trailer.

7. Posare la piastra inferiore

La piastra in acciaio che è almeno maggiore di 3 mm è posata sulla piattaforma del cuscinetto del semirimorchio a bassa piastra, il processo di saldatura dovrebbe prestare attenzione alla cucitura di saldatura della struttura del telaio, allo stesso tempo per il trasporto di carico diverso, la piastra di acciaio posata è anche diversa, la piastra di fondo comune dovrebbe essere modellata con la piastra di acciaio, la forte attrito, la stabilità del trasporto di merci sarà migliorata.

Parametro del prodotto (Specifica)

Descrizione dei prodotti

Semi-ostacolo a bassa piastra: adatto a una varietà di attrezzature meccaniche, oggetti di grandi dimensioni, attrezzature per costruzioni autostradali, serbatoi di grandi dimensioni, contenitori super alti e tutti i tipi di trasporto in acciaio, ampia gamma di usi, efficienti e veloci. Viene proposto il sistema di sospensione con molla a foglia sotto la base di molla a foglia a forma di U sviluppata da noi stessi per migliorare la resistenza e la passabilità del raggio longitudinale del veicolo e ridurre efficacemente l'altezza della superficie di carico. I modelli dell'azienda sono completi, il design è flessibile e diversificato, può progettare la superficie del cuscinetto in base alle esigenze degli utenti, per soddisfare il trasporto di vari beni speciali, la piastra bassa è il modello preferito per i clienti di trasporto di grandi dimensioni domestici.

Funzione e applicazione del prodotto

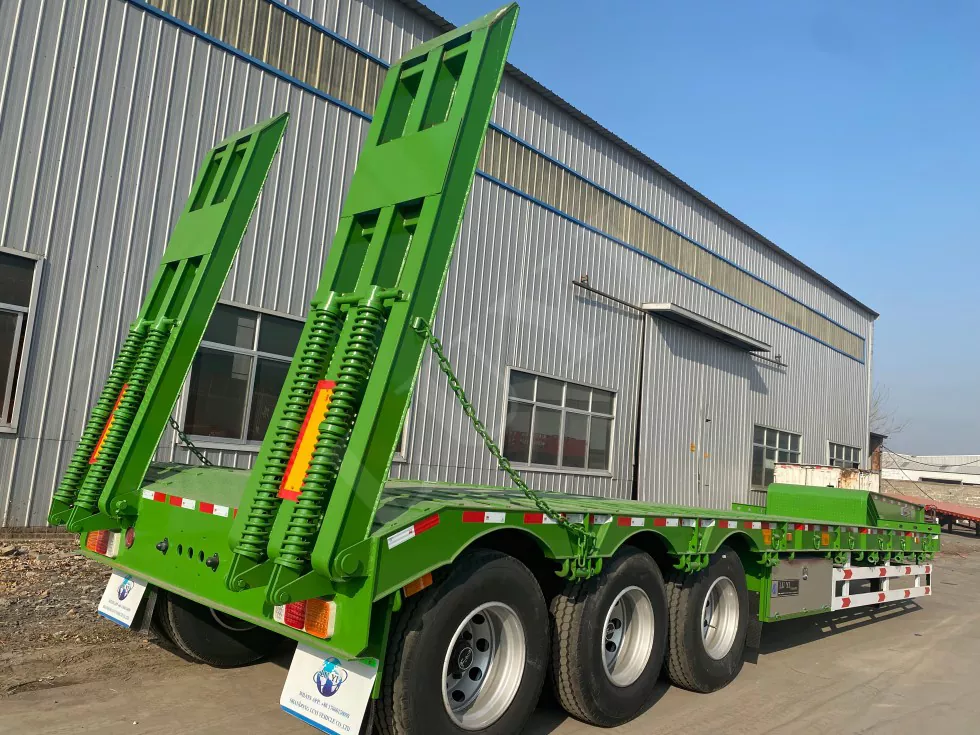

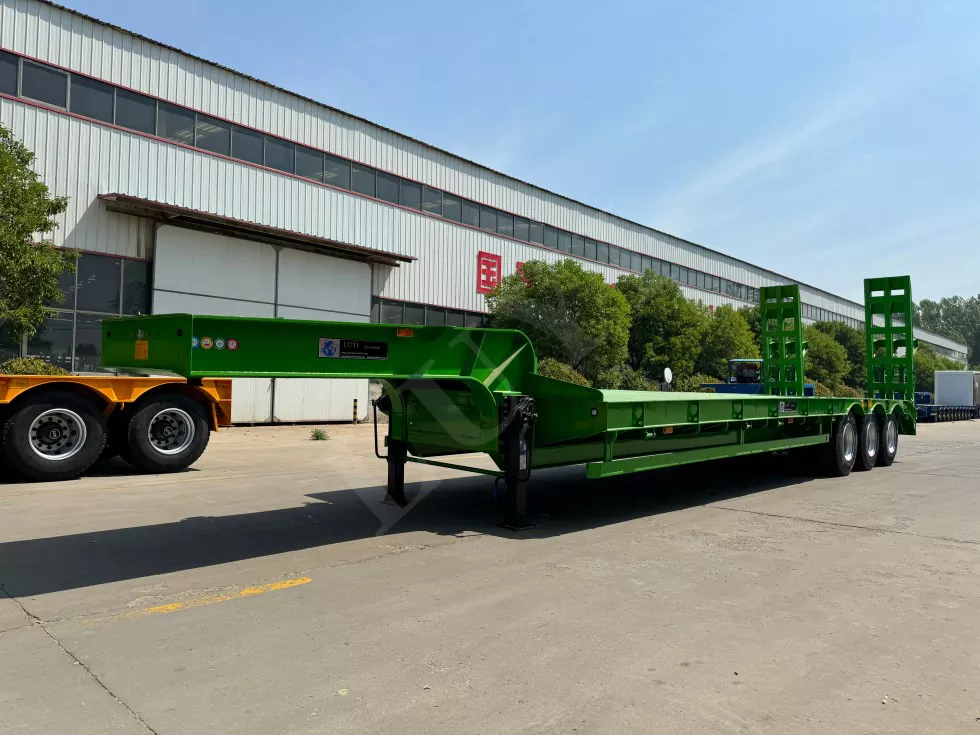

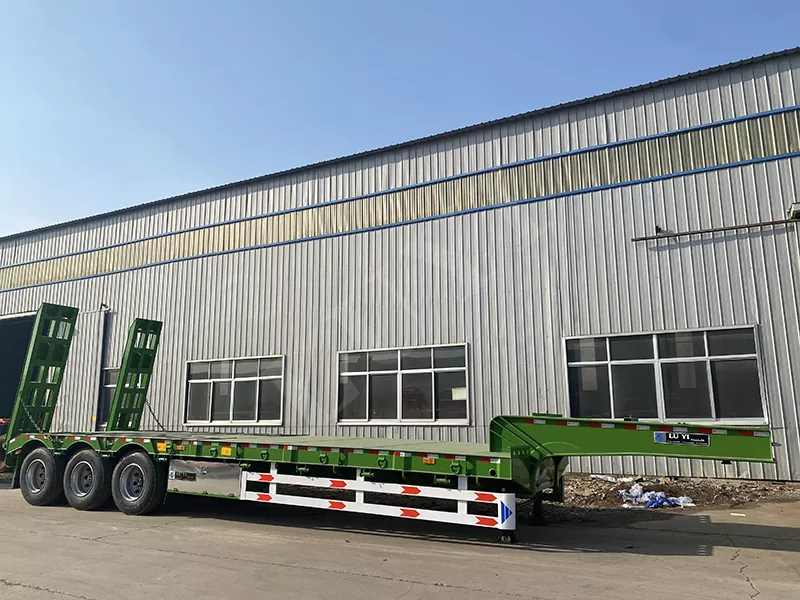

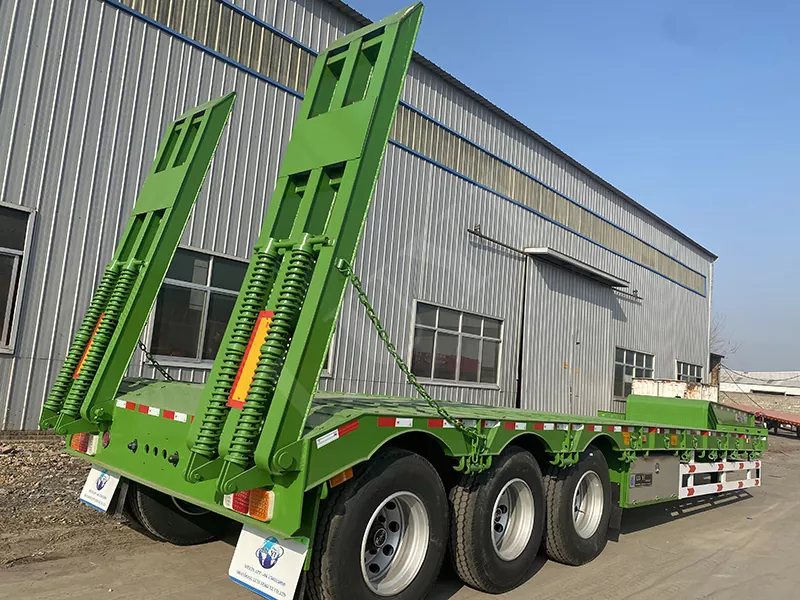

Il semirimorchio piatto basso ha tipo piatto, tipo concavo e struttura a pneumatici esposti e la trave longitudinale adotta tipo piatto o tipo a collo di cero. La sua cornice è tipo scala, la sezione del raggio longitudinale è a forma di I, con elevata rigidità, caratteristiche di alta resistenza. Il piano principale della piattaforma di carico del telaio è basso, il che garantisce la fluidità del trasporto ed è adatto per trasportare tutti i tipi di macchinari di costruzione, attrezzature di grandi dimensioni e acciaio。

Il dispositivo di supporto del semirimorchio viene utilizzato principalmente per supportare il trailer durante il non legato, ed è composto da gambe, calattiche di collegamento, ecc. Molti marchi, York, pasmark, Fuhua, Jost e così via sono gambe molto buone, generalmente non male!

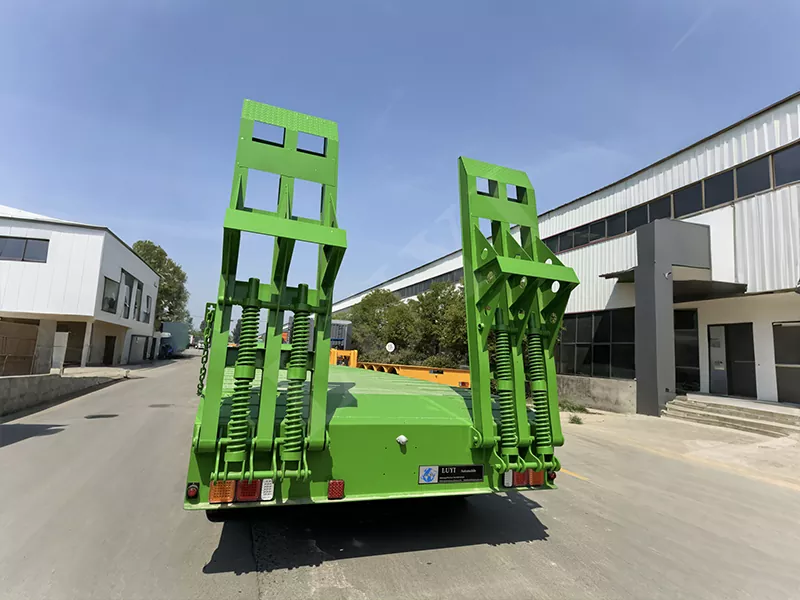

La scala può formare direttamente una piccola rampa angolare con il terreno, quindi può formare direttamente un supporto rigido con il terreno e l'attrezzatura per macchinari pesanti con la propria potenza può spostarsi direttamente dalla parte anteriore del rimorchio al rimorchio e il caricamento e lo scarico sono relativamente più veloci e più sicuri. Per gli escavatori, i bulldozer e altri macchinari pesanti, tali rimorchi sono una scelta più ideale.

I semitrailer a bassa piastra a tre assi più comunemente usati sono pneumatici in acciaio 11.00R20 e pneumatici a vuoto 12.00R22.5. Tra questi, le condizioni stradali a lunga distanza sono buone con pneumatici a vuoto 12.00R22,5 e il motivo è principalmente 3 o 4 linee.

Condizioni stradali scadenti, la breve distanza può essere dotata di pneumatici a filo in acciaio 11.00R20 o 12.00R22.5 Serie di pneumatici a vuoto possono anche essere, attualmente per soddisfare l'annuncio di 12R22,5, a 12 strati, il vuoto, il fattore di aspirazione, così i fattori di sicurezza.
